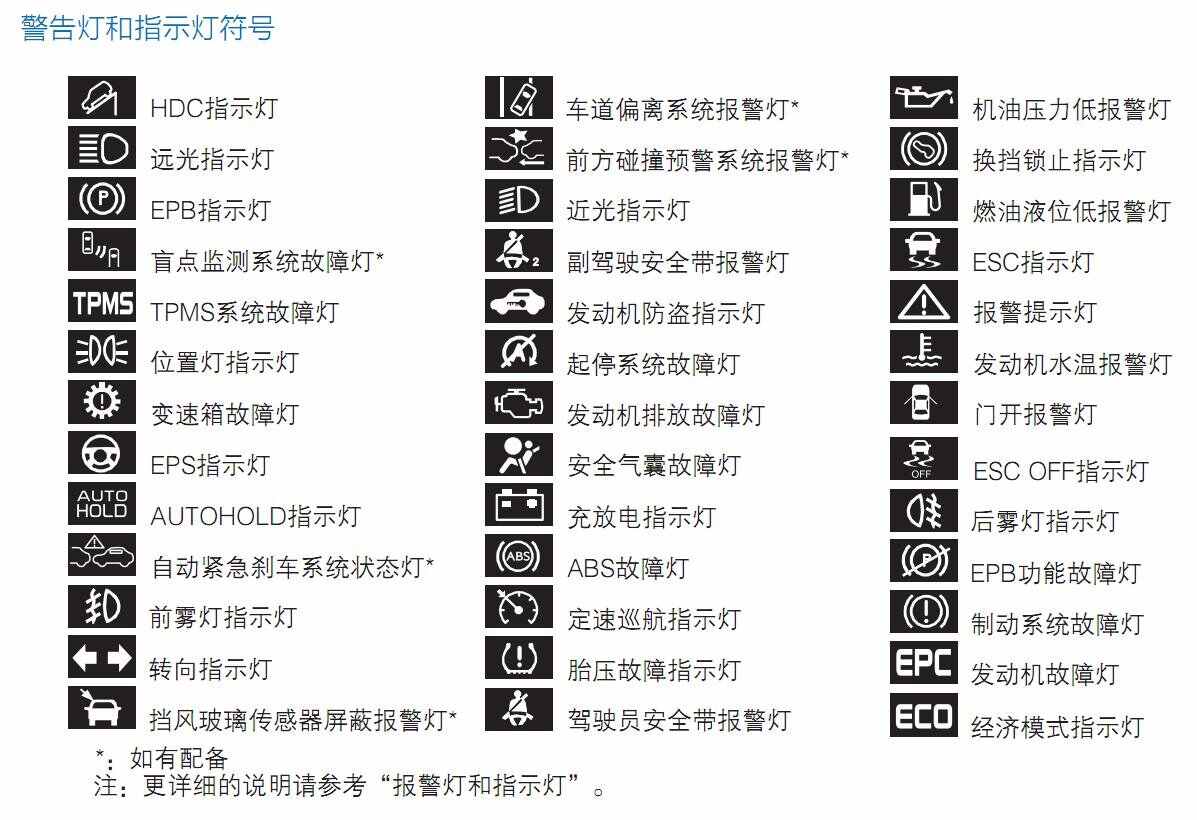

斯威x7故障燈圖解如下：

1、安全帶指示燈：用來顯示安全帶是否處于鎖止狀態，當該燈點亮時，說明安全帶沒有及時的扣緊。有些車型會有相應的提示音。當安全帶被及時扣緊后，該指示燈自動熄滅。

2、車門指示燈：用來顯示車輛各車門狀況，任意車門未關上，或者未關好，該指示燈都會點亮相應的車門指示燈，提示車主車門未關好，當車門關閉或關好時，相應車門指示燈熄滅。

3、機油指示燈：用來顯示發動機內機油的壓力狀況。打開鑰匙門，車輛開始自檢時，指示燈點亮，啟動后熄滅。該指示燈常亮，說明該車發動機機油壓力低于規定標準，需要維修。

4、油量指示燈：用來顯示車輛內儲油量的多少，當鑰匙門打開，車輛進行自檢時，該油量指示燈會短時間點亮，隨后熄滅。如啟動后該指示燈點亮，則說明車內油量已不足。

5、ABS指示燈：用來顯示ABS工作狀況。當打開鑰匙門，車輛自檢時，ABS燈會點亮數秒，隨后熄滅。如果未閃亮或者啟動后仍不熄滅，表明ABS出現故障。

6、手剎指示燈：用來顯示車輛手剎的狀態，平時為熄滅狀態。當手剎被拉起后，該指示燈自動點亮。手剎被放下時，該指示燈自動熄滅。有的車型在行駛中未放下手剎會伴隨有警告音。

7、水溫指示燈：用來顯示發動機內冷卻液的溫度，鑰匙門打開，車輛自檢時，會點亮數秒，后熄滅。水溫指示燈常亮，說明冷卻液溫度超過規定值，需立刻暫停行駛。水溫正常后熄滅。

8、剎車盤指示燈：用來顯示車輛剎車盤磨損的狀況。一般，該指示燈為熄滅狀態，當剎車盤出現故障或磨損過度時，該燈點亮，修復后熄滅。

9、氣囊指示燈：用來顯示安全氣囊的工作狀態，當打開鑰匙門，車輛開始自檢時，該指示燈自動點亮數秒后熄滅，如果常亮，則安全氣囊出現故障。

10、電瓶指示燈：用來顯示電瓶使用狀態。打開鑰匙門，車輛開始自檢時，該指示燈點亮。啟動后自動熄滅。如果啟動后電瓶指示燈常亮，說明該電瓶出現了使用問題，需要更換。
